SmartBMS OZ890 interrupteur de mise sous tension
Page 1 sur 1
SmartBMS OZ890 interrupteur de mise sous tension
la modif 3 permet de mettre un interrupteur (clef de contact par exemple) pour pour activer la sortie du BMS.
la pin EFETC peut etre configurer avec le soft o2micro pour désactive la sortie du BMS.
localisation de la pin EFETC
il faut retirer la résistance d'origine R38 (470R) pour diminuer le courant dans le chip et la remplacer par un de 10K vers le 3v3.
le switch (ou clef de contact) peut être branché entre la pin EFETC et la masse.
il faut mettre une protection pour éviter les décharges ESD:
une résistance serie (1k) et 2 diodes pour écréter entre 0 et 3.3v

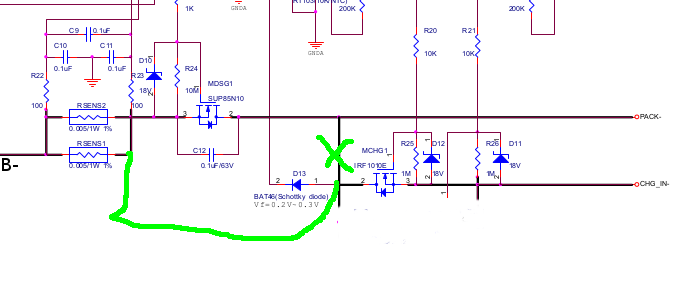

une petite modification du cablage du mosfet de charge (modif 2) est neccessaire pour permetre de laisser le controleur éteint (clef de contact sur off) pendant la recharge.
attention, il faut aussi faire la modif shunt externe, sinon le courant de charge ne sera plus detecté.
realisation
" />
attention il faut coupe la piste du mosfet de charge des 2 cote du PCB.
" />
la pin EFETC peut etre configurer avec le soft o2micro pour désactive la sortie du BMS.
localisation de la pin EFETC
il faut retirer la résistance d'origine R38 (470R) pour diminuer le courant dans le chip et la remplacer par un de 10K vers le 3v3.
le switch (ou clef de contact) peut être branché entre la pin EFETC et la masse.
il faut mettre une protection pour éviter les décharges ESD:
une résistance serie (1k) et 2 diodes pour écréter entre 0 et 3.3v
une petite modification du cablage du mosfet de charge (modif 2) est neccessaire pour permetre de laisser le controleur éteint (clef de contact sur off) pendant la recharge.
attention, il faut aussi faire la modif shunt externe, sinon le courant de charge ne sera plus detecté.
realisation
" />
attention il faut coupe la piste du mosfet de charge des 2 cote du PCB.
" />
Dernière édition par jean-christophe le Ven 13 Mai 2016 - 15:31, édité 6 fois
jean-christophe- Messages : 87
Date d'inscription : 10/05/2014
jean-christophe- Messages : 87
Date d'inscription : 10/05/2014
