Poignée accélérateur Magura

Message par Silicium81 le Dim 25 Jan 2015 - 12:02

J'en ai marre des poignées d'accélérateur chinoise Evil or Very Mad

C'est la 4eme que je casse en usage normal... Je viens de commander une poignée magura. Je l'aurai bien prise chez Guillaume mais elle semble en rupture, je l'ai commandé aux US Rolling Eyes

http://www.ebay.fr/itm/New-Magura-Twist-Grip-Throttle-0-5k-ohms-/391470718908?hash=item5b25791fbc:g:3jkAAMXQ-KRRgOfF

Cette poignée est chère... J'espère que la qualité sera au rendez vous (et le confort d'usage, ma dernière poignée chinoise avait une linéarité exponentielle...)


Dernière édition par Silicium81 le Jeu 23 Juin 2016 - 23:11, édité 5 fois
avatar
Silicium81
Admin

Messages : 360
Date d'inscription : 10/04/2014
Localisation : Tarn

http://vae-tech.forumactif.org

Revenir en haut Aller en bas

Re: Poignée accélérateur Magura

Message par filomat le Lun 26 Jan 2015 - 12:32

Pour les dérailleurs et les nexus ils ont bien fini par faire des poignées "indexées" avec des crans ... C'est en quelque sorte aussi la solution de snickers avec les boutons poussoirs Smile

Sur mes trottinettes j'ai fini par m'habituer à la linéarité exponentielle (au départ j'avais lu avec surprise "exceptionnelle" au lieu de "exponentielle" Very Happy )

Sur mon monte-carlo 24 volts avec batterie de 36 volts il faut que je sois très prudent sur la poignée sous peine de soulever la roue avant (ce n'est plus de mon âge Very Happy ).

filomat

Messages : 160
Date d'inscription : 21/05/2014
Localisation : hauts de seine + loiret

Revenir en haut Aller en bas

Re: Poignée accélérateur Magura

Message par Silicium81 le Lun 2 Fév 2015 - 11:52

J'ai reçu la poignée Cool



Première impression: ça change des poignées habituelles... Le plastique n'est clairement pas le même que les poignée à effet hall... La qualité semble être au rendez vous !

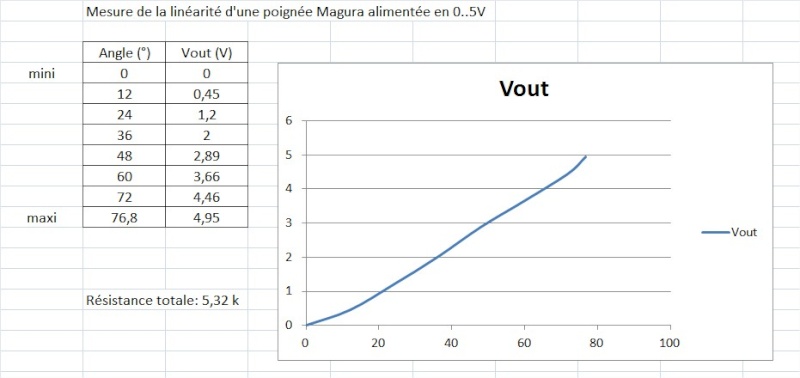

J'ai évalué la linéarité en relevant la caractéristique de transfert Vs=f(angle de rotation):



L'angle de rotation mesuré est un peu inférieur à 80°

C'est très correct et bien suffisant pour l'usage Cool

La résistance du potentiomètre interne est de 5,32 kOhms et il n'y a pas de résistances fixes en série, quand on alimente le potrentiomètre en 5V (0V sur le noir, 5V sur le bleu) on a bien une variation entre 0V et 5V entre le noir et le marron.

Pour avoir une variation de tension comprise entre 0,5V et 4,5V, il sufira de mettre 2 résistances talons de 680 Ohms. Avec le CAV3 cablé entre la poignée et le contrôleur, les résistances ne sont pas nécéssaires.


Dernière édition par Silicium81 le Mar 3 Fév 2015 - 9:31, édité 5 fois
avatar
Silicium81
Admin

Messages : 360
Date d'inscription : 10/04/2014
Localisation : Tarn

http://vae-tech.forumactif.org

Revenir en haut Aller en bas

Re: Poignée accélérateur Magura

Message par joss76 le Mar 3 Fév 2015 - 3:23

merci du retour , ça donne envie de tester !!

joss76

Messages : 18
Date d'inscription : 14/05/2014

Revenir en haut Aller en bas

Re: Poignée accélérateur Magura

Message par Silicium81 le Lun 9 Fév 2015 - 17:06

La poignée est installé sur le VAE. J'ai une variation de tension entre 0V et 4,85V et donc calibré le CAV3 en conséquence. La sensation n'a rien à voir avec les poignées chinoises qui a coté font vraiment toc...
avatar
Silicium81
Admin

Messages : 360
Date d'inscription : 10/04/2014
Localisation : Tarn

http://vae-tech.forumactif.org

Revenir en haut Aller en bas

Re: Poignée accélérateur Magura

Message par Snickers le Lun 9 Fév 2015 - 19:03

Espèront qu'elle soit effectivement robuste parce que le prix pique un peu juste pour une poignée...
avatar
Snickers

Messages : 268
Date d'inscription : 25/04/2014

Revenir en haut Aller en bas

Re: Poignée accélérateur Magura

Message par jean-christophe le Lun 9 Fév 2015 - 23:37

c'est bizarre, j'ai déjà pratiquement tout cassé* sur mon vélo mais l’accélérateur au pouce est encore celui d'origine de chez wheelkit; il a 5-6 ans.

*fin de l'année j'ai cramer mon Q100 sur l'azub max, j'ai repris le mulet (optima condor), après quelques jours le siège s'est cassé...

jean-christophe

Messages : 82
Date d'inscription : 10/05/2014

Revenir en haut Aller en bas

Re: Poignée accélérateur Magura

Message par Silicium81 le Mar 10 Fév 2015 - 10:07

La poignée d'accélérateur est bien plus solicité mécaniquement qu'un accélérateur de pouce (J'ai essayé mais l'ergonomie ne me convient pas). A chaque fois que j'ai cassé l'accélérateur, il c'est arraché du guidon (en se séparant en deux...). En tout cas c'est effectivement cher mais si on compare avec le prix des pièces auto (ou moto) c'est plus acceptable.
avatar
Silicium81
Admin

Messages : 360
Date d'inscription : 10/04/2014
Localisation : Tarn

http://vae-tech.forumactif.org

Revenir en haut Aller en bas

Re: Poignée accélérateur Magura

Message par Silicium81 le Mar 28 Avr 2015 - 9:08

Retour après 2 mois d'usage: Cet accélérateur me convient parfaitement. J'ai retrouvé une progressivité et il devrait être plus solide que les poignées premier prix utilisées avant...
avatar
Silicium81
Admin

Messages : 360
Date d'inscription : 10/04/2014
Localisation : Tarn

http://vae-tech.forumactif.org

Revenir en haut Aller en bas

Re: Poignée accélérateur Magura

Message par Snickers le Mar 28 Avr 2015 - 11:11

Coté linéarité le fait de faire appel à un potentiomètre plutôt qui capteur hall est très certainement mieux.
Les pédales de voiture ne font pas appel à des capteurs hall mais à un potentiomètre (pour celle que je connais) probablement pour des raison de linéarité aussi.
Le prix de la poignée est très certainement lié à la qualité du potentiomètre utilisé.
avatar
Snickers

Messages : 268
Date d'inscription : 25/04/2014

Revenir en haut Aller en bas

Re: Poignée accélérateur Magura

Message par hube68 le Mar 28 Avr 2015 - 12:31

Les poignées chinoises, outre le côté mécanique qui est couci couça, avec la pluie qui entre et la graisse qui sort, il y a juste le capteur hall qui peut s'abîmer. Tant que l'aimant passe correctement devant. Ce capteur hall peut s'acheter pour pas cher (surtout si on en prend 1000 pièces Laughing ) chez tous les bons marchands de composants et se remplace facilement.

C'est probablement la même référence pour tous engins, vélo, petit scoot, gros scoot, (voiture?).

La poignée magura est en rupture de stock. Tu as acheté la dernière? Cool
