Rendre (plus) silencieuse une alim Owon SPE6103
J'ai récemment acquis une alimentation réglable à découpage compacte de marque Owon, un SPE6103 qui comme son nom ne l'indique pas est capable de fournir 300W/10A pour une tension comprise entre 0 et 60V.

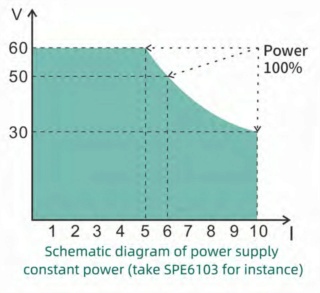

Jusqu'à 30V, on atteint les 10A, l'intensité disponible descendant ensuite à 5A sous 60V.
![Rendre (plus) silencieuse une alim Owon SPE6103 U-i10](https://i.servimg.com/u/f52/18/82/46/99/u-i10.jpg)

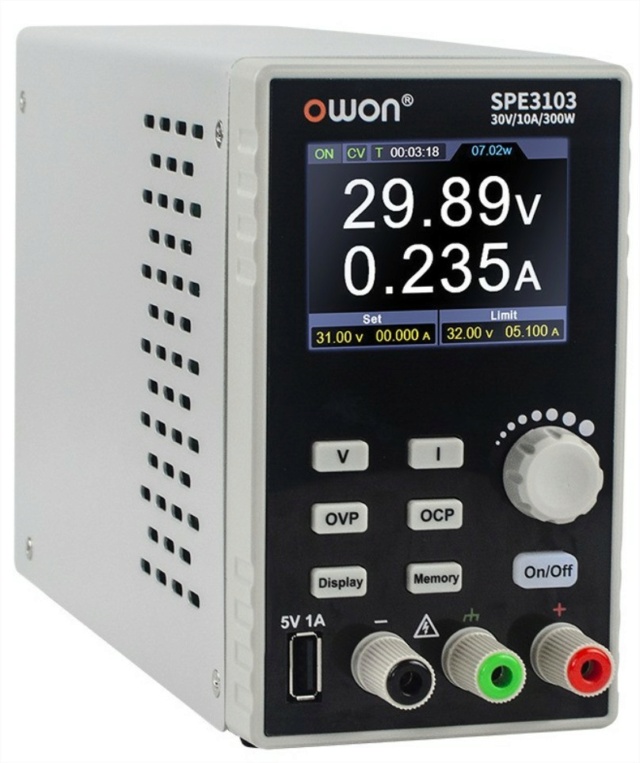

L'ergonomie des réglages est bonne, l'affichage est complet avec un grand afficheur graphique:
![Rendre (plus) silencieuse une alim Owon SPE6103 Facade11](https://i.servimg.com/u/f52/18/82/46/99/facade11.jpg)
![Rendre (plus) silencieuse une alim Owon SPE6103 Facade13](https://i.servimg.com/u/f52/18/82/46/99/facade13.jpg)
La capacité de monter à 60V est un plus appréciable pour pouvoir charger des batteries de 48V
Mais, cette alim à deux défauts...
Le plus visible est la mauvaise gestion de la vitesse du ventilateur qui tourne bien plus vite que nécessaire à vide, rendant cette alim particulièrement bruyante !
Ensuite, le bouton de M/A est à l'arrière ! Ce n'est vraiment pas pratique...
Reprise de l'étalonnage:
mots clés: owon, SPE3103, bruit, bruyante, réduction, bruit ventilateur, décibel, amélioration
Jusqu'à 30V, on atteint les 10A, l'intensité disponible descendant ensuite à 5A sous 60V.
![Rendre (plus) silencieuse une alim Owon SPE6103 U-i10](https://i.servimg.com/u/f52/18/82/46/99/u-i10.jpg)
L'ergonomie des réglages est bonne, l'affichage est complet avec un grand afficheur graphique:
![Rendre (plus) silencieuse une alim Owon SPE6103 Facade11](https://i.servimg.com/u/f52/18/82/46/99/facade11.jpg)
![Rendre (plus) silencieuse une alim Owon SPE6103 Facade13](https://i.servimg.com/u/f52/18/82/46/99/facade13.jpg)
La capacité de monter à 60V est un plus appréciable pour pouvoir charger des batteries de 48V
![Cool](https://2img.net/i/fa/i/smiles/icon_cool.gif)
Mais, cette alim à deux défauts...
Le plus visible est la mauvaise gestion de la vitesse du ventilateur qui tourne bien plus vite que nécessaire à vide, rendant cette alim particulièrement bruyante !
Ensuite, le bouton de M/A est à l'arrière ! Ce n'est vraiment pas pratique...
Reprise de l'étalonnage:
mots clés: owon, SPE3103, bruit, bruyante, réduction, bruit ventilateur, décibel, amélioration
Dernière édition par Silicium81 le Mer 22 Fév 2023 - 22:04, édité 4 fois
Re: Rendre (plus) silencieuse une alim Owon SPE6103
Première modification: réduire le bruit du ventilateur sans affecter ses capacités de refroidissement.
Pour cela, il faut réduire la vitesse initiale sans réduire la vitesse maxi qui est dépendante du besoin en refroidissement. Il y a heureusement une sonde de température placée sur l'un des dissipateurs qui fait varier en 3 seuils la vitesse.
Le schéma mis en place est celui-ci: (merci à Alain Goudeau "Via le groupe Cyrob" pour son aide !)
![Rendre (plus) silencieuse une alim Owon SPE6103 Schzom11](https://i.servimg.com/u/f52/18/82/46/99/schzom11.jpg)

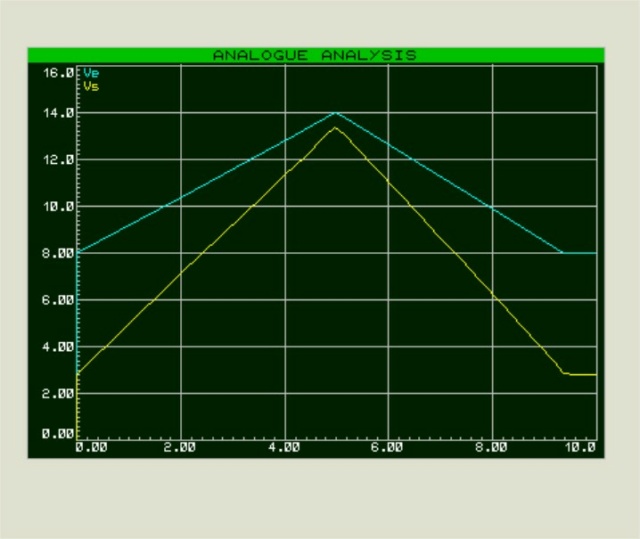

La fonction de transfert du montage est celle-ci:
![Rendre (plus) silencieuse une alim Owon SPE6103 Courbe10](https://i.servimg.com/u/f52/18/82/46/99/courbe10.jpg)
Les valeurs des composants ont été déterminés 'in situ' a l'oreille pour la vitesse basse et au multimètre pour s'assurer que le ventilateur était à pleine vitesse quand le capteur était chaud. En effet, j'avais mesuré 5,8V a vide aux bornes du ventilateur et adapter les valeurs des composants pour avoir une plage de sortie de 3 à 12V pour 5,8 à 12V en entrée mais force de constater que la tension fournie pour le ventilateur dépendait du courant consommé... A vide avec le montage en place la tension est plutôt de 8V.
Le module à été cablé sur une plaquette à pastille et insérer en série avec le ventilateur:
![Rendre (plus) silencieuse une alim Owon SPE6103 Cablag10](https://i.servimg.com/u/f52/18/82/46/99/cablag10.png)
Bilan: mission accomplie, le bruit est maintenant supportable à vide
et en charge, ça ventile à fond ![cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
Pour cela, il faut réduire la vitesse initiale sans réduire la vitesse maxi qui est dépendante du besoin en refroidissement. Il y a heureusement une sonde de température placée sur l'un des dissipateurs qui fait varier en 3 seuils la vitesse.
Le schéma mis en place est celui-ci: (merci à Alain Goudeau "Via le groupe Cyrob" pour son aide !)
![Rendre (plus) silencieuse une alim Owon SPE6103 Schzom11](https://i.servimg.com/u/f52/18/82/46/99/schzom11.jpg)
La fonction de transfert du montage est celle-ci:
![Rendre (plus) silencieuse une alim Owon SPE6103 Courbe10](https://i.servimg.com/u/f52/18/82/46/99/courbe10.jpg)
Les valeurs des composants ont été déterminés 'in situ' a l'oreille pour la vitesse basse et au multimètre pour s'assurer que le ventilateur était à pleine vitesse quand le capteur était chaud. En effet, j'avais mesuré 5,8V a vide aux bornes du ventilateur et adapter les valeurs des composants pour avoir une plage de sortie de 3 à 12V pour 5,8 à 12V en entrée mais force de constater que la tension fournie pour le ventilateur dépendait du courant consommé... A vide avec le montage en place la tension est plutôt de 8V.
Le module à été cablé sur une plaquette à pastille et insérer en série avec le ventilateur:
![Rendre (plus) silencieuse une alim Owon SPE6103 Cablag10](https://i.servimg.com/u/f52/18/82/46/99/cablag10.png)
Bilan: mission accomplie, le bruit est maintenant supportable à vide
![Cool](https://2img.net/i/fa/i/smiles/icon_cool.gif)
![cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
Dernière édition par Silicium81 le Dim 26 Fév 2023 - 17:29, édité 5 fois
Re: Rendre (plus) silencieuse une alim Owon SPE6103
J'ai routé une petite carte pour faciliter le placement des composants:
![Rendre (plus) silencieuse une alim Owon SPE6103 Noise_10](https://i.servimg.com/u/f52/18/82/46/99/noise_10.jpg)
Les fichiers de fabrication (format proteus et gerber): https://www.cjoint.com/c/MBxoyONLxGv
![Rendre (plus) silencieuse une alim Owon SPE6103 Noise_10](https://i.servimg.com/u/f52/18/82/46/99/noise_10.jpg)
Les fichiers de fabrication (format proteus et gerber): https://www.cjoint.com/c/MBxoyONLxGv
Re: Rendre (plus) silencieuse une alim Owon SPE6103
Deuxième modification: Mettre en face avant un interrupteur M/A secteur
J'ai ajouté sur le coté gauche de l'alimentation un interrupteur à levier logé dans un petit boitier plastique fixé sur le capot latéral en utilisant les ouies d'aération.
![Rendre (plus) silencieuse une alim Owon SPE6103 23022605311812779418120662](https://nsm09.casimages.com/img/2023/02/26//23022605311812779418120662.jpg)
![Rendre (plus) silencieuse une alim Owon SPE6103 23022605311812779418120661](https://nsm09.casimages.com/img/2023/02/26//23022605311812779418120661.jpg)
L'interrupteur à levier (on/off) utilisé est de ce type (2A/250V): https://fr.aliexpress.com/item/1005004493964419.html
S'il lâche, je le remplacerai par un modèle plus qualitatif...
![Rendre (plus) silencieuse une alim Owon SPE6103 23022605311712779418120660](https://nsm09.casimages.com/img/2023/02/26//23022605311712779418120660.jpg)
Vue a l'intérieur du capot:
![Rendre (plus) silencieuse une alim Owon SPE6103 23022605311712779418120659](https://nsm09.casimages.com/img/2023/02/26//23022605311712779418120659.jpg)
L'inter externe est inséré en série avec l'inter arrière, c'est très facile à faire en enlevant le fil rouge (équipé de cosses) et en connectant l'inter avant à la place.
![Rendre (plus) silencieuse une alim Owon SPE6103 23022605311812779418120663](https://nsm09.casimages.com/img/2023/02/26//23022605311812779418120663.jpg)
![Rendre (plus) silencieuse une alim Owon SPE6103 23022605311712779418120658](https://nsm09.casimages.com/img/2023/02/26//23022605311712779418120658.jpg)
Et ça change la vie...
Si cela interesse quelqu'un, les fichiers de fabrication du boitier sont disponible ici (solidworks et stl): https://www.cjoint.com/c/MBAqfSh0YDv
J'ai ajouté sur le coté gauche de l'alimentation un interrupteur à levier logé dans un petit boitier plastique fixé sur le capot latéral en utilisant les ouies d'aération.
![Rendre (plus) silencieuse une alim Owon SPE6103 23022605311812779418120662](https://nsm09.casimages.com/img/2023/02/26//23022605311812779418120662.jpg)
![Rendre (plus) silencieuse une alim Owon SPE6103 23022605311812779418120661](https://nsm09.casimages.com/img/2023/02/26//23022605311812779418120661.jpg)
L'interrupteur à levier (on/off) utilisé est de ce type (2A/250V): https://fr.aliexpress.com/item/1005004493964419.html
S'il lâche, je le remplacerai par un modèle plus qualitatif...
![Rendre (plus) silencieuse une alim Owon SPE6103 23022605311712779418120660](https://nsm09.casimages.com/img/2023/02/26//23022605311712779418120660.jpg)
Vue a l'intérieur du capot:
![Rendre (plus) silencieuse une alim Owon SPE6103 23022605311712779418120659](https://nsm09.casimages.com/img/2023/02/26//23022605311712779418120659.jpg)
L'inter externe est inséré en série avec l'inter arrière, c'est très facile à faire en enlevant le fil rouge (équipé de cosses) et en connectant l'inter avant à la place.
![Rendre (plus) silencieuse une alim Owon SPE6103 23022605311812779418120663](https://nsm09.casimages.com/img/2023/02/26//23022605311812779418120663.jpg)
![Rendre (plus) silencieuse une alim Owon SPE6103 23022605311712779418120658](https://nsm09.casimages.com/img/2023/02/26//23022605311712779418120658.jpg)
Et ça change la vie...
Si cela interesse quelqu'un, les fichiers de fabrication du boitier sont disponible ici (solidworks et stl): https://www.cjoint.com/c/MBAqfSh0YDv
Dernière édition par Silicium81 le Jeu 30 Mar 2023 - 14:06, édité 1 fois
Re: Rendre (plus) silencieuse une alim Owon SPE6103
C'est bizarre que ca ventile autant. Quelle rendement a t'elle?
Ma MRGN-900 ne ventille presque jamais et avec 300 watts en continue la ventilation ne se déclenche pas.
L'interupteur on/off en face avant ne coupait pas vraiment l'alim?
Ma MRGN-900 ne ventille presque jamais et avec 300 watts en continue la ventilation ne se déclenche pas.
L'interupteur on/off en face avant ne coupait pas vraiment l'alim?
Snickers- Messages : 497
Date d'inscription : 25/04/2014
Localisation : Hanovre (Allemagne)
Re: Rendre (plus) silencieuse une alim Owon SPE6103
Snickers a écrit:C'est bizarre que ca ventile autant. Quelle rendement a t'elle?
Ma MRGN-900 ne ventille presque jamais et avec 300 watts en continue la ventilation ne se déclenche pas.
L'interupteur on/off en face avant ne coupait pas vraiment l'alim?
Elle ne chauffe pas beaucoup, c'est juste une mauvaise gestion de la vitesse de départ du ventilateur... Et pour le bouton poussoir en façade, ça ne coupe que la sortie (très pratique pour ne pas débrancher les fils quand on veut stopper l'alimentation d'un montage)
